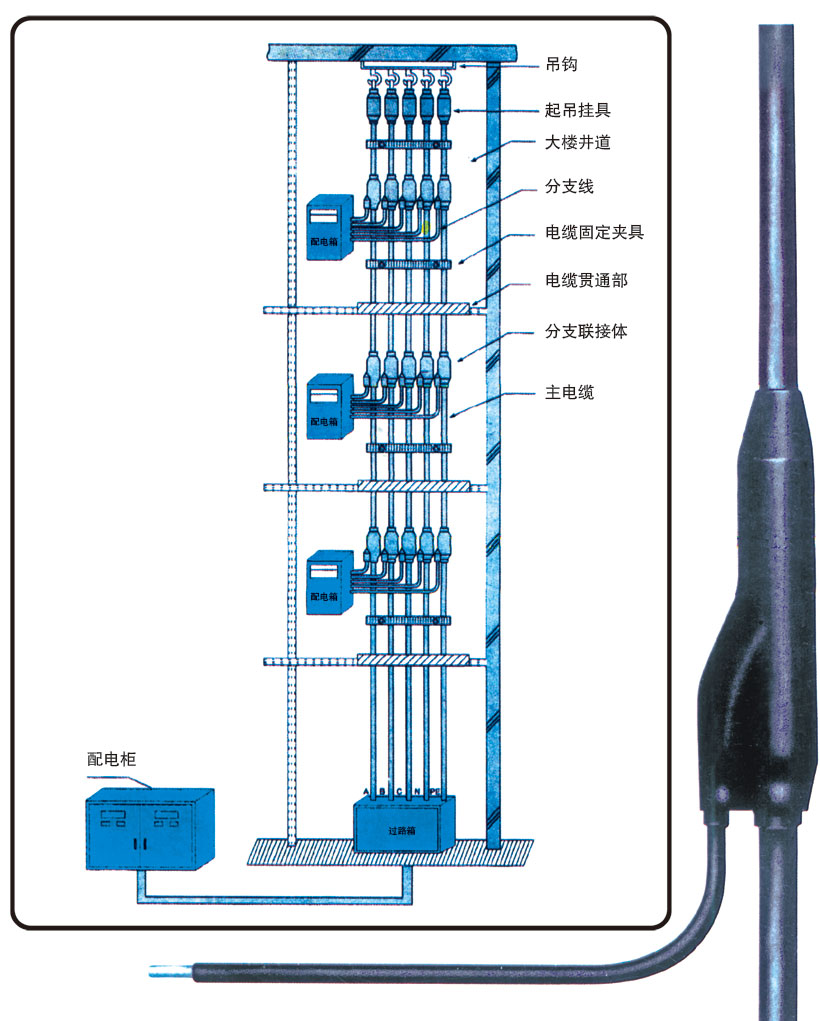

一、FZ預制分支電纜安裝示意圖
二、FZ系列預制分支電纜品種、型號
1、YJV交聯聚乙烯絕緣聚氯乙烯護套電力電纜。
2、ZR-YJV-交聯聚乙烯絕緣聚氯乙烯護套阻燃電力電纜。
3、NH-YJV-交聯聚乙烯絕緣聚氯乙烯護套耐火電力電纜。
4、VV-聚氯乙烯絕緣聚氯乙烯護套電力電纜。
5、ZR-VV-聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜。
6、NH-VV-聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜。
注：1、未做特別說明，電纜均為額定電壓(U0/U)為0.6/1kV銅單芯低壓電力電纜。
2、主干電纜均采用黑色護套電力電纜。
3、分支電纜特別說明均采用主干電纜同品種電力電纜。
4、分支線若要求采用色標（黃、紅、綠、淺藍、黃綠）BV-500型電線，應在訂貨時詳細說明。
三、FZ系列安全清潔（環保）預制分支電纜品種、型號
1、交聯聚乙烯絕緣安全清潔電力電纜
WD-YJE交聯聚乙烯絕緣無鹵聚烯烴護套安全清潔電力電纜。
WD-YJE交聯聚乙烯絕緣低鹵聚乙烯護套安全清潔電力電纜。
2、安全清潔耐火電纜
WD-NH-YJE交聯聚乙烯絕緣無鹵聚烯烴護套安全清潔耐火電纜。
WD-NH-YJE交聯聚乙烯絕緣低鹵聚乙烯護套安全清潔耐火電纜。
四、FZ系列隔氧層預制分支電纜品種、型號
1、GZR-YJV交聯聚乙烯絕緣聚氯乙烯護套隔氧層阻燃電力電纜。
2、GDL-YJV交聯聚乙烯絕緣低鹵低煙聚氯乙烯護套隔氧層阻燃電力電纜。
3、GWL-YJE交聯聚乙烯絕緣無鹵、低煙聚烯烴護套隔氧層阻燃電力電纜。
4、GNH-YJV交聯聚乙烯絕緣聚氯乙烯護套隔氧層耐火阻燃電力電纜。
5、GNH-YJE交聯聚乙烯絕緣聚烯烴護套隔氧層耐火阻燃電力電纜。
五、FZ系列預制分支電纜的主要特性
1、絕緣電阻≥200MΩ；
2、絕緣耐壓≥3.5kV／5min：
3、良好的氣密性與防水性，即將分支接頭浸入水中，在水與電纜芯間測絕緣電阻和工頻耐壓均符合1、2的要求：
4、分支接頭的接觸電阻小，接觸電阻與等長的基準電阻值比值≤1.2
5、接頭短路強度大；短路后接觸電阻比率的變化率≤0.2；
6、ZR-YJV型阻燃預制分支電纜，護套的自熄時間≤1.2s，符合GB12666.5的要求；
7、NH耐火型除了能在正常的工作條件下供電外，也能在燃燒情況下，保持90min的正常運行，符合GB12666.6的要求：
8、VV型電纜的銅芯的高工作溫度可達70℃，YJV型電纜的銅芯的高工作溫度可達90℃；
9、具有優良的耐腐濁性，能抵抗無機鹽、油、堿、酸和有機溶劑對它的腐濁；
10、YJV型預制分支電纜具有優良的熱穩定性和抗老化性；
11、預制安全清潔（環保）分支電纜。具有低毒、低煙、無鹵（低鹵）阻燃安全清潔等特點；
12、安全清潔（環保）耐火分支電纜。具有低毒、低煙、無鹵（低鹵）阻燃安全清潔，耐火等特點；
13、GZR-YJV隔氧層(高阻燃)、高耐火分支電纜，具有高阻燃、阻燃性能超過阻燃標準A類。
六、FZ系列預制分支電纜的主要優點
具有優良的供電安全可靠性
1、主干電纜導體無接頭，連續性好，減少了故障點。
2、分支接頭采用工廠全程機械化制作，大大降低了人為因素造成質量不良現象。
3、分支接頭結構合理并采用先進的LYZ工藝制作，接觸電阻極小，不受熱脹冷縮影響。
4、短時間內完成壓膜護套，避免了接頭接觸銅芯長時間裸露在空氣中產生氧化而導致接觸電阻變化。
5、分支接頭有嚴格的技術標準和檢驗要求，以及嚴密的質保體系。
安裝簡便，環境要求低，施工方便
1、占用建筑面積小，有利于建筑面積的有效使用。
2、使用環境要求低，安裝精度要求低。
3、安裝簡單方便，安裝技術要求不高，安裝周期短，僅為母線槽安裝工時的1/10或1/20,安裝勞動強度小。
4、由于它的彎曲半徑小，大大地降低了安裝難度和縮小了空間尺寸。
優良的抗震性、氣密性、防水性和耐火性
1、優良的抗震性。一般機械連接母線槽接頭，在墻體受震動后會發生接頭松動，而FZ系列預制分支電纜不會受到影響。特別在通過建筑沉降縫時不需要任何措施。
2、良好的氣密性和防水性，能在潮濕的環境中正常供電，也能在露天及埋地敷設使用，但母線槽絕對不能做到。
3、采用“NH"型的預制分支電纜，可在燃燒情況下，保持90Cmin的正常供電運行。
免維護
1、預制分支電纜按規定方法安裝后，一次性開通率高。
2、正常運行的預制分支電纜系統平時不需要作任何維護保養。
可明顯降低配電成本
1、于母線槽相比，可減低工程造價，且技術經濟指標高、綜合經濟效益顯著。
品種規格多，選用靈活，任意組合
1、主電纜從10mm2到1200mm2分支電纜從4mm2到300mm2任意組合選用。
2、電纜品種多，有VV，ZR-VV，NH-VV，YJV，ZR-YJV，NH-YJV，GZR-YJV，GDL-YJV，GWL-YJV，GWL-YJE，GNH-YJV，GNH-YJE等，可根據需要選用。
3、分支接頭可根據樓層需要任意設定分支位置。

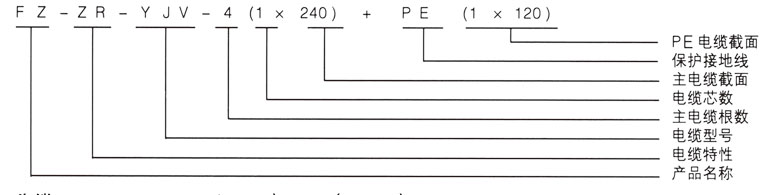

七、單芯分支電纜型號示范
主纜
分纜：FZ-ZR-YJV-4(1x35）+PE（1x16）
舉例：1、主電纜表達為：FZ-ZR-YJV-4（1×240）
分支電纜表達為：FZ-ZR-YJV-4（1×35）或表達為：FZ-ZR-YJV-4（1×240）/4（1×35）
2、主電纜表達為：FZ-YJV-4（1×185）+PE（1×95）
分支電纜表達為：FZ-YJV-4（1×25）+PE（1×16）或表達為:FZ-YJV-4（1x185）+PE（1×95）/4（1×25）+PE（1x16）

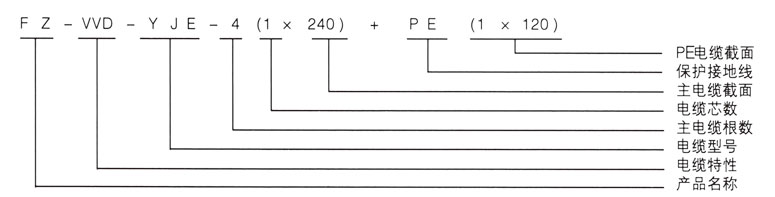

八、單芯安全清潔分支電纜型號示范
主纜
分纜：FZ-WD-YJE-4(1x35）+PE（1x16）
舉例：1、主電纜表達為：FZ-WD-YJE-4（1×240）
分支電纜表達為：FZ-WD-YJE-4（1×35）或表達為：FZ-WD-YJE-4（1×240）/4（1×35）
2、主電纜表達為：FZ-WD-YJE-4（1×185）+PE（1×95）
分支電纜表達為：FZ-WD-YJE-4（1×25）+PE（1×16）
或表達為:FZ-WD-YJE-4（1x185）+PE（1×95）/4（1×25）+PE（1x16）
九、技術參數

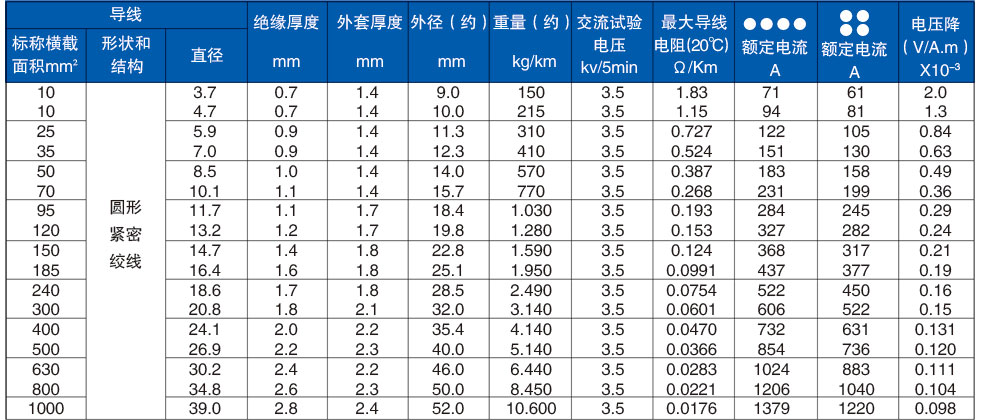

0.6/1kV單芯XLPE/PVC電力電纜參數

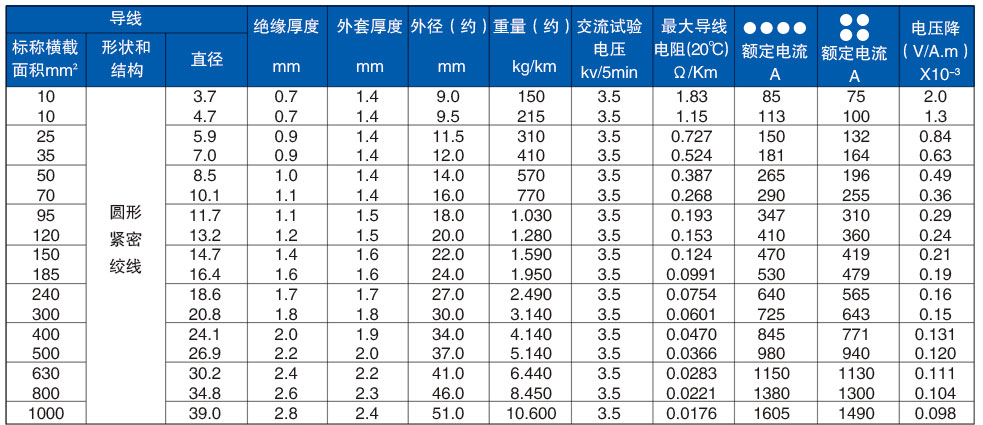

0.6/1kV單芯PVC/PVC電力電纜參數

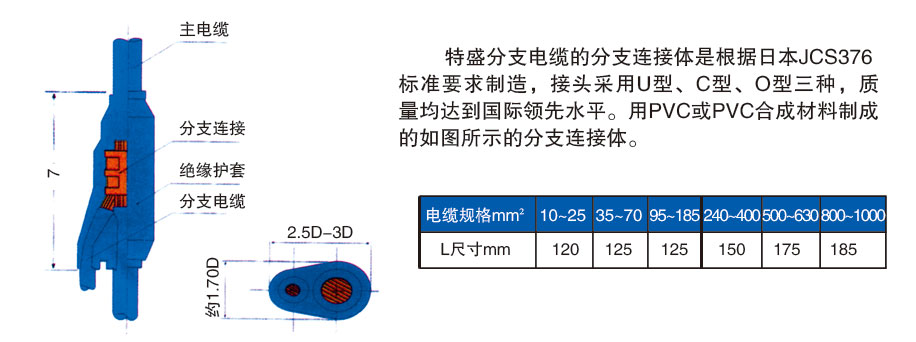

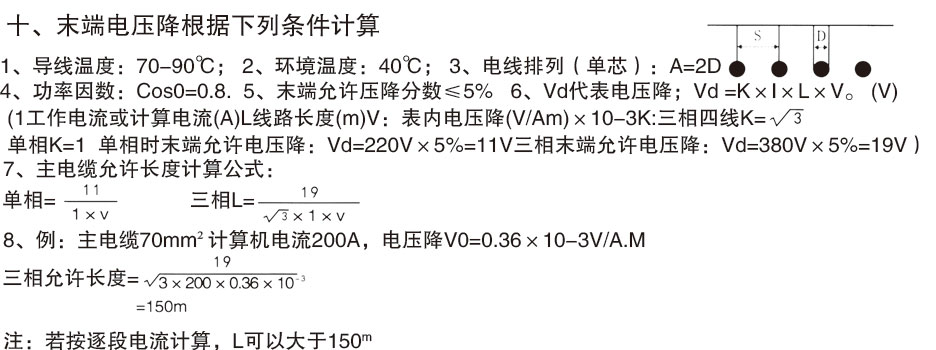

十一、分支接頭的結構
