◆本實用新型涉及一種帶有鋁合金隔離層的礦物質絕緣柔性隔熱防火電纜，是設有1-5芯的電力電纜，在每個所述導體線芯的外徑由內到外包裹有礦物質絕緣層、鋁合金隔離層和分色層，所述多個導體線芯由礦物質防火隔熱層、玻璃絲阻燃帶和阻燃護套包裹；本實用新型的有益效果是：采用了絕緣和防火性能俱佳的礦物質絕緣層和礦物質防火隔熱層；包裹在礦物質絕緣層的外徑上的鋁合金隔離層具有固定礦物質絕緣層的作用，同時將導體線芯與水和水蒸氣隔離，使電纜具有優良的防水性能；鋁合金隔離層還能夠有效保護電纜導體線芯，避免因震動和沖擊產生的損壞。
◆一種帶有鋁合金隔離層的礦物質絕緣柔性隔熱防火電纜，是設有多個導體線芯的多芯電力電纜，在每個所述導體線芯的外徑由內到外包裹有礦物質絕緣層和分色層，所述多個導體線芯由礦物質防火隔熱層、玻璃絲阻燃帶和阻燃護套包裹；其特征在于，在所述包裹每個導體線芯的礦物質絕緣層和分色層之間設有鋁合金隔離層。

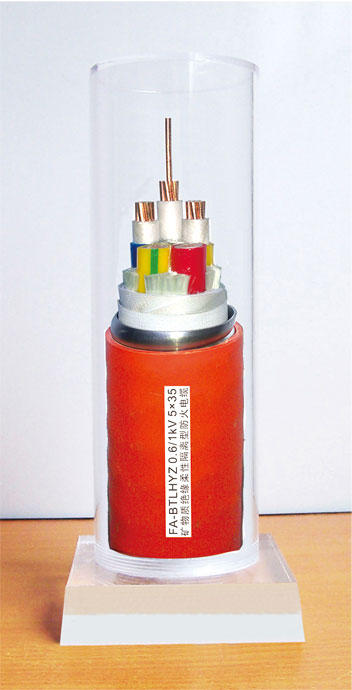

◆ FA-BTLHYZ礦物質絕緣柔性隔離防火電纜的
產品特性
◆ 1、防火性能好；
◆ 2、載流量大；
◆ 3、防水防蒸汽
◆ 4、防爆性能好；
◆ 5、工作溫度高；
◆ 6、防撞擊性能強；
◆ 7、安全、環保、壽命長；
◆ 8、耐機械損傷；
◆ 9、彎曲性能好，并具有良好的接地；
◆ 10、防震動沖擊性更好。
◆ 產品用途
◆主要適用于高層建筑、娛樂場所和眾多高質量和高度安全的建筑項目，用于消防系統中消防電梯、消防泵、火災報警、排煙系統、應急照明以及火災危險區、有震動、有沖擊、高溫場合及要求特別安全的設施等方面的供電線路。（如：易燃易爆的重要場合及電廠、核電站的重要設備；環境溫度較高的場合；重要建筑或人員密集的建筑物中設備及照明系統；地下供電線路等）。
◆BTTZ氧化鎂礦物絕緣電纜生產歷史較長，雖然現有生產線有所改造、升級，但產品結構從未更新，制造工藝落后復雜。其導體采用實芯銅桿，護套為銅管拉拔，因此，電纜呈剛性，且產生電纜制造長度受限。絕緣材料采用氧化鎂（MgO）粉易吸潮，給安裝施工及終端的制作帶來諸多困難。為了滿足實際使用要求，電纜線路中就必定要增加較多不耐火的中間接頭，既增加了中間接頭的額外費用又達不到防火的要求，還在回路中產生了不必要的接觸電阻，從而大大降低了輸電的效率，增加了輸電的故障隱患點。
◆根據GB50217《電力工程電纜設計規范》中5.1.10.4條“電纜線路中間‘不應’有接頭”是強制性規定，新出版的JGJ16－2008《民用建筑電氣設計規范》8.9.5應根據線路實際長度及電纜交貨長度，合理確定礦物絕緣電纜規格，“宜避免中間接頭”，另外，GB50168－2006《電氣裝置安裝工程電纜線路施工及驗收規范》5.1第六條敷設前應按設計和實際路徑計算每根電纜的長度，合理安排每盤電纜，“減少電纜接頭”。BTTZ氧化鎂礦物絕緣電纜難以達到上述規范要求。
◆FA-BTLHYZ礦物質絕緣柔性隔離防火電纜是在氧化鎂礦物絕緣電纜的基礎上發展、研制開發的新一代礦物絕緣電纜。其阻燃護套采用無鹵低煙聚烯烴材料，電纜相對比較柔軟。由于機械化連續生產，電纜長度可以滿足配電長度需要，無需中間接頭。電纜的絕緣層采用含有氧化鋁、云母的礦物質絕緣材料，也可以采用含有氧化鎂、云母的礦物質絕緣材料，能嚴格控制絕緣厚度且不易吸潮，施工安裝十分經濟、方便、簡單。
◆ FA-BTLHYZ礦物質絕緣柔性隔離防火電纜與BTTZ礦物絕緣電纜相比還具有以下的優點：
◆ 1.連續長度長
FA-BTLHYZ礦物質絕緣柔性隔離防火電纜可根據用戶要求制作長度，長長度可達2000米，可由現場根據實際情況任意切割，不用設中間接頭，施工方便。而BTTZ礦物絕緣電纜受制作工藝限制，導體截面小，制作長度短（4×25長90米；1×400大長度32米）。
◆ 2.電纜系統防火性能高
FA-BTLHYZ礦物質絕緣柔性隔離防火電纜耐火特性高（極限溫度1083℃），燃燒時無毒。在火焰溫度950-1000℃燃燒3個小時，能保持電路的完整性。
通過電線電纜質量監督檢驗中心型式試驗，包括GB/T19216.21規定的耐火試驗950－1000℃，180min，以及英國BS6387標準規定的單純耐火試驗（C類）：950℃，180min，帶噴水的耐火試驗（W類）：供火650℃加水噴淋，帶沖擊的耐火試驗（Z類）：供火950℃加機械沖擊；
通過公安部定點的防火建筑材料質量監督檢驗中心（安全性能）型式檢驗。
◆ 3.載流量大
根據導體載流量的特性，在截面積相同的情況下，相同時間內多根導線中通過的電子數量大于單根導線，所以礦物質絕緣柔性隔離防火電纜的載流量大于BTTZ礦物絕緣電纜，大大提高了電纜的工作效率。
◆ 4.柔性好，可成盤運輸
FA-BTLHYZ礦物質絕緣柔性隔離防火電纜的導體是由多股銅線絞合組成，護套采用的是非金屬材料，電纜的柔軟性好，成品電纜長度長可以成盤包裝、運輸更方便。而BTTZ礦物絕緣電纜的導體是單根銅棒、絕緣層是壓實的氧化鎂、經過拉拔的銅護套，整根電纜十分堅硬，長度短無法成盤。
◆ 5. 特殊鋁合金隔離型，具有更好的防水防蒸氣，防腐蝕，防抗壓
鋁合金隔離層，隔離層具有固定礦物質絕緣層的作用，同時將導體線芯與水和水蒸氣隔離，使電纜具有優良的防水性能，鋁合金具有較強防腐蝕性，隔離層還能夠有效保護電纜導體線芯，避免因震動和沖擊產生的損壞。
◆ 6.安裝簡單方便
由于BTTZ礦物絕緣電纜呈剛性，在線路運行中容易受到自然力或電動力的破壞，因此，在安裝過程中必須每隔一段距離加設“S”形或“Ω”形；BTTZ礦物絕緣電纜無法整盤放線，需要投入大量的人力，而且在放線過程中電纜容易打結；BTTZ礦物絕緣電纜的絕緣材料氧化鎂易吸潮，制作中間接頭、終端時要邊烘烤邊施工，一旦吸潮，就會降低絕緣電阻，造成泄露電流的增加，進而導致電壓損失的加大。
FA-BTLHYZ礦物質絕緣柔性隔離防火電纜較為柔軟，含有氧化鎂和云母的礦物質絕緣材料具有優良的絕緣性能，但其成型和固定性能較差，因此在礦物質絕緣層的外徑上包裹著色性能和成型性能良好的低煙無鹵聚烯氫分色層，即為電纜線芯分色，有固定的礦物質絕緣層，實現了合理的功能，結構設置。使這條電纜在具有良好的絕緣防火性能的同時，還具有良好的柔軟性，有利于電纜的敷設和安裝。
◆ 7.多芯截面大
FA-BTLHYZ礦物質絕緣柔性隔離防火電纜單芯電纜截面可達630平方毫米，多芯電纜截面可達4x300平方毫米。而BTTZ礦物絕緣電纜單芯電纜截面大為400平方毫米，多芯電纜截面只能達到4x25平方毫米。相比礦物質絕緣柔性隔離防火電纜更能滿足現場需要，節約工程造價；同時減少放線次數，節約工時、降低安裝成本，與現有的普通防火電纜比較其重量可減少15%。
◆ 8. 經濟性
①價格相對優勢。FA-BTLHYZ礦物質絕緣柔性隔離防火電纜因?yàn)榻Y(jié)構特點，用銅量較少，因此在銅材料高價位（當前電解銅每噸六萬左右）時，價格本身比BTTZ等電纜更有優勢。
②附件大大節省。剛性礦物電纜要用到大量專用的中間連接器與終端接頭，這些附件非常昂貴，而且，這是巨大的隱性成本，招標時并沒體現，但在施工過程中，施工方不得不大量地增補材料！礦物質絕緣柔性隔離防火電纜因?yàn)榛貧w傳統的電纜生產工藝，理論上可以按照實際需求的大長度定制，因此無需中間接頭，終端也只要普通的銅鼻子壓接即可，因此，附件成本幾乎可以忽略不計！
③施工成本節省。FA-BTLHYZ礦物質絕緣柔性隔離防火電纜的施工工期與施工成本，均相當于剛性礦物絕緣電纜的十分之一。因剛性礦物絕緣電纜的金屬外護套結構所限：Ⅰ、運行發熱量大，必須單獨敷設，且加裝防護措施，這會直接增加專用橋架、梯架的成本，而且，占用建筑物的實際有效使用空間，大大增加安裝的空間成本；Ⅱ、電纜本身仍然非常“硬”，且絕緣層極其怕水濕性等侵蝕，對連接部位的施工工藝要求極高，大大增加施工難度、耗材使用、以及電纜的“段損”風險；Ⅲ、電纜施工完成后，因絕緣值等檢測不達標的風險很大，極容易造成施工反復、工期拖延，增加不可預見的風險與時間成本。
綜上所述，相比BTTZ礦物絕緣電纜，F(xiàn)A-BTLHYZ礦物質絕緣柔性隔離防火電纜技術更加先進、質量更加可靠，更能滿足用戶的實際需求。
◆ 附圖說明
本實用新型屬于電力電纜，尤其涉及一種帶有鋁合金隔離層的礦物質絕緣柔性隔離防火電纜。

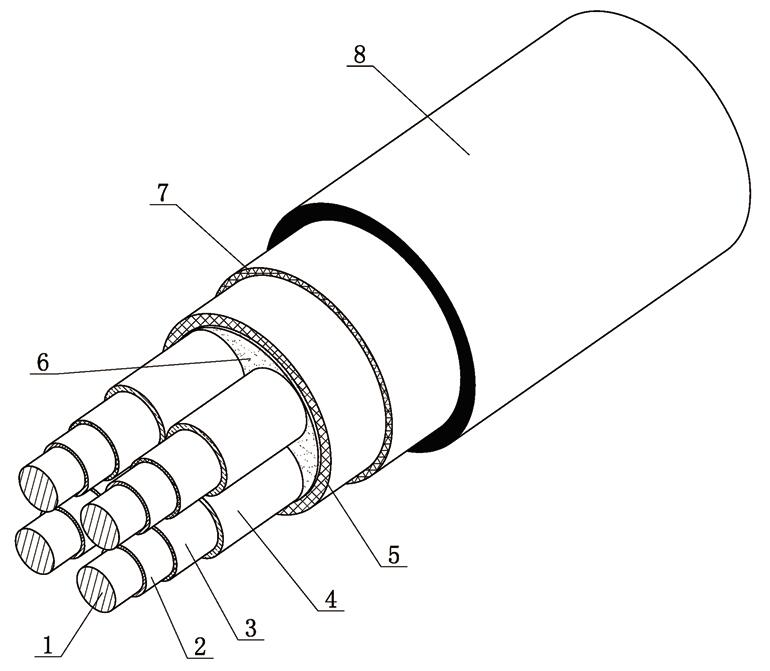

如圖1，一種帶有鋁合金隔離層的礦物質絕緣柔性隔熱防火電纜，是設有多個導體線芯1的多芯電力電纜；在每個所述導體線芯的外徑由內到外包裹有礦物質絕緣層2，鋁合金隔離層3，分色層4，多個包裹有絕緣層、鋁合金隔離層和分色層的所述導體線芯由一個礦物質防火隔熱層5包裹，在所述礦物質防火隔熱層與所述分色層之間的空隙填充有阻燃填料6，在礦物質防火隔熱層的外徑上包裹玻璃絲阻燃帶7，在所述玻璃絲阻燃帶的外層擠包有阻燃護套8。
所述礦物質絕緣層的材質是含有氧化鎂或云母的礦物質絕緣材料或含有氧化鋁或云母的礦物質絕緣材料；礦物質絕緣層的厚度為0.6mm～2.0mm。
所述鋁合金隔離層的厚度為0.8mm～1.2mm。
作為優選方案，鋁合金隔離層的厚度為1.0mm。
所述分色層的厚度是0.6mm～2.6mm。
所述礦物質防火隔熱層采用含有磁粉、氧化鎂、陶瓷的防火材料，礦物質防火隔熱層采用還可以采用含有磁粉、氧化鋁、陶瓷的防火材料；所述礦物質防火隔熱層的厚度大于等于2.8.mm。
所述礦物質絕緣柔性隔熱防火電纜通常用于1～5芯電力電纜，每條所述導體線芯的截面積為1.5平方毫米～630平方毫米。

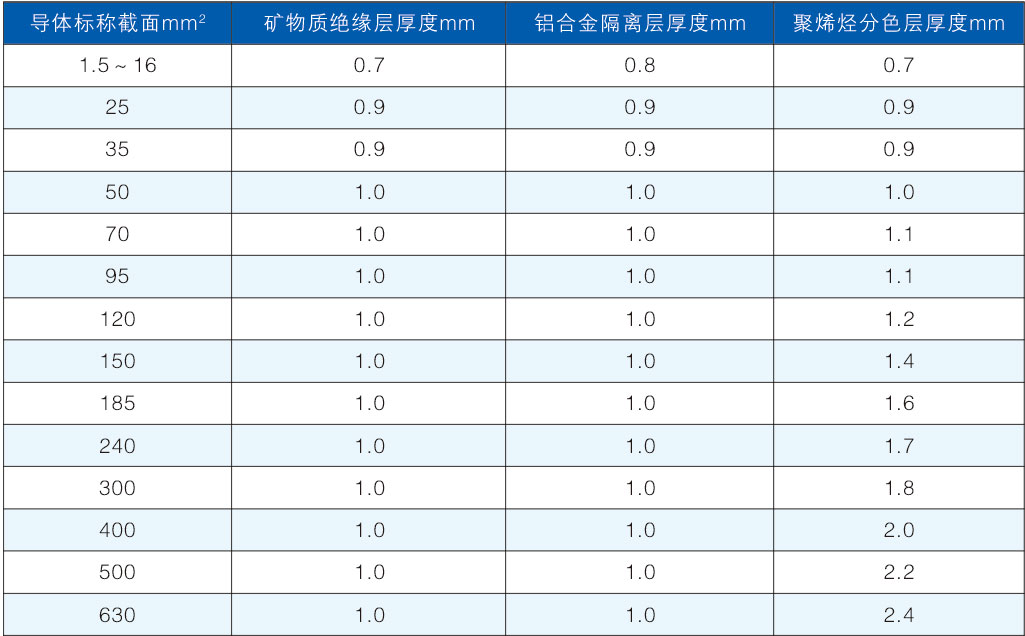

導體線芯的截面積、礦物質絕緣層厚度、鋁合金隔離層的厚度和分色層厚度的關系表如下：
◆ 在如圖1所述的實施例中：
所述帶有鋁合金隔離層的
礦物質絕緣柔性隔熱防火電纜是四芯電力電纜，設有四條包裹有所述礦物質絕緣層和分色層的銅質導體線芯；每條所述導體線芯的截面積為50平方毫米；所述礦物質絕緣層的材質是含有氧化鎂和云母的礦物質絕緣材料，礦物質絕緣層的厚度是1.0mm；鋁合金隔離層的厚度是1.0mm，分色層的厚度是1.0mm，分色層的材質是低煙無鹵聚烯烴；所述礦物質防火隔熱層的厚度是3.5mm，礦物質防火隔熱層的材質是含有磁粉、氧化鎂、陶瓷的防火材料；在礦物質防火隔熱層的外徑上包裹有玻璃絲阻燃帶；在電纜的外層包裹有無鹵低煙阻燃護套；本實施例的單支電纜長度可達2000米。
含有氧化鎂和云母的礦物質絕緣材料具有優良的絕緣性能，但其成型和固定性能較差，因此在礦物質絕緣層的外徑上包裹著鋁合金隔離層，鋁合金隔離層具有固定礦物質絕緣層的作用，同時將導體線芯與水和水蒸氣隔離，使電纜具有優良的防水性能；鋁合金隔離層還能夠有效保護電纜導體線芯，避免因震動和沖擊產生的損壞。
分色層采用著色性能和成型性能良好的低煙無鹵聚烯烴，使分色層能夠牢固地附著在鋁合金隔離層上。
本實用新型具有廣泛使用前景，帶有鋁合金隔離層的礦物質絕緣柔性隔熱防火電纜具有良好防火性能、防水性能、防震動性能、防撞擊性能、環保性能，安全性更高，廣泛用于高層建筑以及商務、公寓、酒店、商場等大型公共場所。
